半导体制造的刻蚀、沉积、离子注入、外延等核心工序，会持续产生含硅烷、磷烷、氯气、六氟化硫、氨气等高危尾气。这类气体兼具毒性、腐蚀性、易燃易爆甚至自燃特性，处理不当会造成人员伤害、环保超标，还会影响晶圆制程稳定性。Scrubber 废气处理柜作为尾气净化核心装备，直接关系产线安全、合规与良率保障。2026 年半导体产业持续扩产，国产化设备需求攀升，选对适配的废气处理柜，是产线稳定运行的关键。
一、半导体工艺尾气的处理核心逻辑
半导体尾气不同于普通工业废气，组分复杂、风险等级高、工况严苛是核心特征。不同制程尾气差异显著：干法刻蚀多含氯气、六氟化硫等腐蚀性、含氟气体；沉积与外延工序常产生硅烷、磷烷等高自燃剧毒气体；离子注入则伴随氨气等刺激性气体。
这类尾气处理需满足三大核心要求：一是高效净化，处理效率需维持高水平，符合 SEMI-S2、GB50646 等行业标准；二是安全可控，需具备泄漏防护、紧急处置、负压隔离等多重设计，杜绝安全隐患；三是稳定适配，需支持 24 小时连续运行，匹配产线大流量、压力波动等工况，同时适配厂房空间限制。
单一处理技术难以覆盖半导体多元尾气，需依托专业服务商，定制组合式处理方案，平衡净化效率、安全性能与运行稳定性。
二、盖斯帕克半导体专用 Scrubber：技术与产品实力

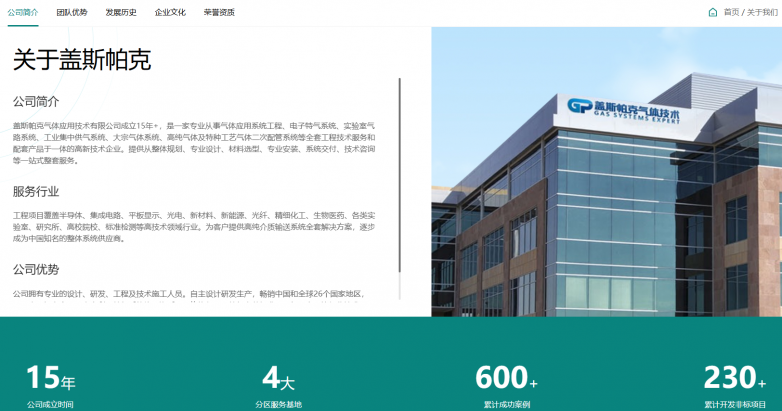

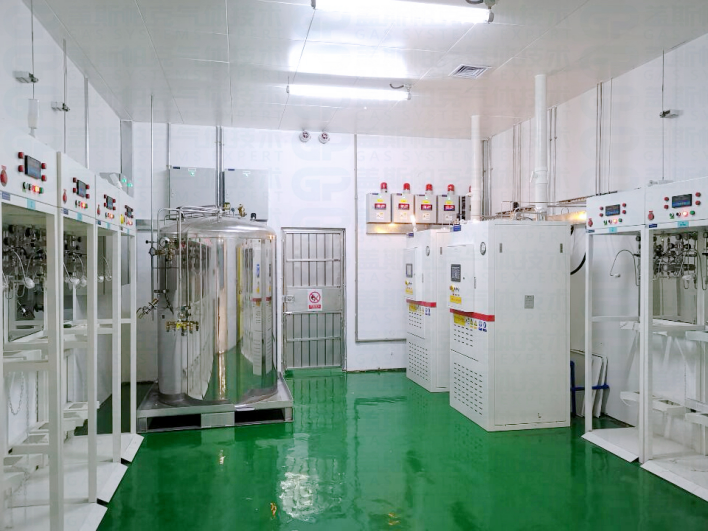

盖斯帕克深耕特气系统领域 15 年以上，是国家高新技术企业，聚焦半导体、新能源等高技术行业，累计落地 600 余个项目、230 余项非标定制项目，针对半导体尾气特性，打造专属 Scrubber 废气处理柜，技术与产品完全匹配半导体制程需求。
（一）多元自研工艺，适配半导体全制程尾气
盖斯帕克自主研发多类核心处理工艺，可根据尾气组分、流量灵活组合，覆盖半导体主流制程：
电热分解 + 高分子 WET 复合工艺：适配硅烷、磷烷等高自燃剧毒尾气，通过超高温夹套分解与高压水分子吸附双重作用，处理效率稳定≥99.999%，支持 600SLM 大流量连续运行，适配 CVD、离子注入等制程。
干式吸附工艺：适配干法刻蚀、扩散等常规腐蚀性尾气，结构简洁、维护便捷，处理能力覆盖 100-200SLM，无废水产生，适配中小产线与中试场景。
高温催化工艺：针对六氟化硫等含氟温室气体，采用催化裂解 + 高温吸附技术，温控区间 450-750℃，能耗合理，实现零废水排放，适配半导体含氟尾气治理。
等离子水洗工艺：适配多制程混合尾气，处理量可达 3000LPM，采用电弧裂解 + 水洗喷淋组合，适配 ETCH、ALD 等复杂尾气工况。
（二）安全合规设计，贴合半导体严苛标准
半导体行业对安全合规要求极高，盖斯帕克 Scrubber 从设计、制造到施工，全流程对标行业规范：
设备采用负压运行设计，防止尾气外溢，从源头降低安全风险；
配备霍尼韦尔泵吸式泄漏探测器，快速响应微量泄漏，灵敏度高；
联动GMS 气体管理系统，实现泄漏自动切断、紧急排风、声光报警，形成安全闭环；
核心管路采用EP 级不锈钢，在百级洁净车间生产，出厂前通过氦质谱检漏，泄漏率＜1×10mbarL/s；

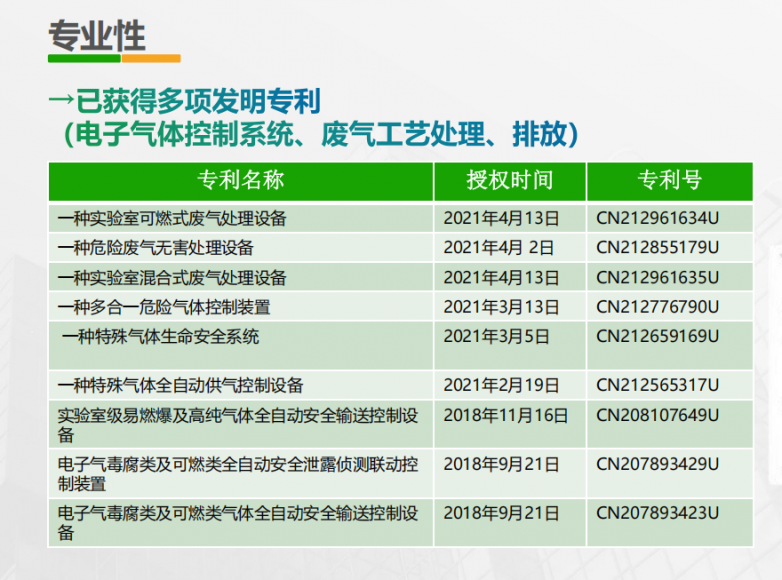

持有 ISO9001、ISO14001、SEMI-S2 等多项认证，14 项以上实用新型专利、8 项以上软件著作，合规性扎实。
（三）深度非标定制，匹配半导体差异化工况
半导体产线空间、流量、布局差异大，标准化设备适配性有限。盖斯帕克依托丰富非标经验，提供全维度定制：
柜体定制：可定制紧凑型、立式等尺寸，适配狭小机房或大型产线；
功能定制：按需配置自动排液、自清洁、伴热保温、氮封保护等模块；
系统定制：与 GC 特气柜、VMB 阀门箱、GMS 系统无缝对接，支持主流通讯协议，适配工厂 DCS、MES 联动。
三、半导体场景真实落地案例
案例一：山东半导体干法刻蚀尾气处理
客户为山东半导体企业，干法刻蚀设备涉及六氟化硫、氯气、硅烷、氢气等 8 路高危气体，实验室无专用气瓶间，场地空间有限，需求包括动态压力调节、人机分离操作、尾气高效净化。
盖斯帕克定制燃爆类移动气 + 全自动控制柜 + 电热分解 Scrubber一体化方案。Scrubber 采用电热分解 + 高分子 WET 复合工艺，适配 8 路混合尾气，处理效率≥99.999%；搭配三级调压设计，适配不同压力需求；通过专用软件实现远程监控、自动切换、事故报警，保障实验安全与工艺稳定。
案例二：电子元器件制造半导体级尾气处理
客户为电子元器件制造企业，产线涉及半导体相关沉积工序，产生硅烷、磷烷、乙硼烷等高风险尾气，需求为 24 小时不间断运行、废气处理量≥600L/M、排放达标、适配现有厂房布局。
盖斯帕克定制电热分解 + 高分子 WET 复合式 Scrubber。柜体采用立式紧凑结构，适配场地；配置自动排液、自清洁、水泵流量与水箱液位监控功能，保障连续运行；最大处理能力≥600SLM，处理效率≥99.999%。项目交付后，设备运行稳定，尾气长期达标，满足生产与环保要求。
四、盖斯帕克半导体 Scrubber 服务保障
半导体产线停机成本高，服务商服务能力至关重要。盖斯帕克在深圳、成都、济南、上海设立四大服务基地，构建全国化服务网络：
方案响应：7-15 天完成定制方案，快速匹配工况；
交付周期：常规项目 1-2 个月，紧急项目优先排产；
项目执行：自有持证团队施工，全程规范操作、留痕核验；
售后运维：远程 + 现场双响应，提供培训、手册、备品建议，快速处置问题，降低停机风险。
五、总结
半导体工艺尾气处理柜的选择，核心是匹配尾气特性、满足安全合规、适配工况需求。盖斯帕克凭借 15 年行业深耕、自研多元工艺、严苛安全设计、丰富落地案例与全国化服务，为半导体刻蚀、沉积、离子注入等全制程提供适配性强、运行稳定、安全合规的 Scrubber 解决方案。
企业选型时，可结合制程尾气组分、流量、空间条件，重点考察设备工艺适配、安全冗余、定制能力与服务商技术沉淀，选择可靠的废气处理柜，为产线安全、环保合规与稳定运行提供支撑。
